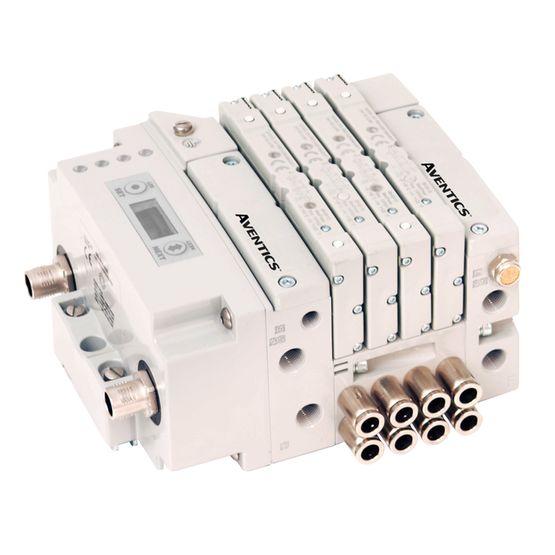

AVENTICS501系列是一组适用于自动化行业的通用型阀门，设计针对于尺寸紧凑、高流量、低功耗的方向控制和先导控制应用。在工程师设计机器时，可以选择一种尺寸紧凑、节约空间，低成本，低功耗，同时流量可达到15mm至20mm电磁阀流量的阀门产品。此外，同类别的其它阀门无法提供范围如此广泛的调压阀、单独压力关断和排气流量控制配件。501系列阀门的单独压力关断模块，令用户无需中断生产过程中，而更换阀门。缩短停机和维护时间。

    规格

    操作电子

    额定流量Qn405l/min

    换向原理5/2

    结构常关/常开

    最小运行压力-0.95bar

    最大运行压力8bar

    电压偏差DC-15%/+10%

    手动控制装置锁定式

    操作元件单线圈

    密封原理软密封

    先导外部的

    阀门结构形式滑阀，正重叠

    连接类型底板连接

    复位装置带弹簧复位

    组合原理↩（闭锁原理）1格接地板原理,可以组装成块

    可以组装成块可以组装成块

    控制压力最小2bar

    最大控制压力8bar

    最低环境温度-10°C

    最高环境温度50°C

    介质温度最小值-10°C

    介质温度最大值50°C

    介质压缩空气

    颗粒大小max.50µm

    压缩空气中的含油量最小.,0mg/m³

    特点

    模块化设计使组态和改装简便

    底基座安装式阀门非常适合安装于控制柜内的先导应用

    大流量、尺寸紧凑，可选安装板实现对机柜空间的有效利用

    双三通型号可以在四通阀门的空间内实现两个三通阀门机能。

    与AVENTICSG3系列和580电子现场总线平台兼容

    580CHARM节点与带电子布线的DeltaV™分布式控制系统兼容
